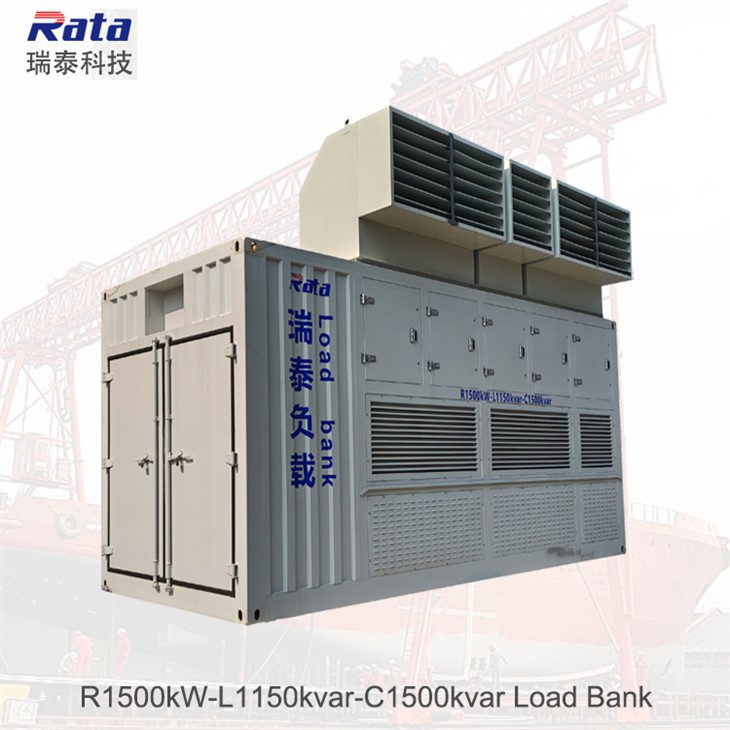

1500kW RLC لوڈ بینک

درجہ بندیcصلاحیت

فعال طاقت 1500 کلو واٹ.دلکش رد عمل کی طاقت 1150kvar.capacitive reactive power 1500kvar (محفوظ کیپسیٹر کی تنصیب کی جگہ اور کنٹرول کے افعال، لیکن کوئی capacitors نہیں)

ٹیسٹ وولٹیج

کم وولٹیج کارنر کنکشن AC{{0}}.4kV، 0.44kV، کی پیمائش کر سکتا ہے.کم وولٹیج کا ستارہ کنکشن {{0}}.48kVA، C0.6kV، 0.66kV، 0.69kV ہے، اور ہائی وولٹیج ٹیسٹ 3.3kV، 6.6kV کی پیمائش کر سکتا ہے درمیانی وولٹیج کیبنٹ کے وولٹیج ٹرانسفارمر کے ذریعے 10.5kV

شرح شدہ تعدد

50Hz

ٹیسٹ فریکوئنسی

50Hz-60Hz

لوڈ کی خصوصیات

Iمزاحمت، انڈکٹینس اور کیپیسیٹینس کے مربوط بوجھ متوازی طور پر چل سکتے ہیں۔

پاور فیکٹر

انڈکٹیو {{0}}۔{1}}، capacitive 0۔{3}}

لوڈ کنکشن

کاپر بار، دستی اسٹار ڈیلٹا سوئچنگ

لوڈنگ کی درستگی

±3 فیصد

تین فیز بیلنس

عدم توازن کی ڈگری 3 فیصد سے کم یا اس کے برابر ہے۔

کام کرنے کا طریقہ

Cمسلسل کام کر رہا ہے

کام کرنے کی طاقت

AC380V/50Hz/تھری فیز فور وائر سسٹم/80kW

Cooling طریقہ

زبردستی ایئر کولنگ (سائیڈ انلیٹ اور ٹاپ آؤٹ لیٹ)

موصلیت کی کلاس

F

اینٹی سنکنرن گریڈ

C4

پیرامیٹر کی پیمائش کی درستگی

آلے کے نمونے لینے کی درستگی {{0}}.2 (وولٹیج ±0.5 فیصد، موجودہ ±0.5 فیصد، تعدد ±0.1 فیصد، طاقت ±1 فیصد، طاقت کا عنصر ± 1 فیصد)

کم از کم لوڈنگ ریزولوشن

{{0}}.1kW / 0.1kvar / 0.1kvar

Loadقدم

فعال طاقت 1500kW(R):

{{0}}.1kW, 0.2kW*2, 0.5kW, 1kW*2, 2kW, 5kW, 10kW*2, 20kW, 50kW, 100kW*2, 200kW*6

دلکش طاقت 1150kvar (L):

{{0}}.1kvar، 0.2kvar*2، 0.5kvar، 1kvar*2، 2kvar، 5kvar، 10kvar*2، 20kvar، 50kvar*2، 100kvar*10

Capacitive پاور 1500kvar (C):

{{0}}.1kvar، 0.2kvar*2، 0.5kvar، 1kvar *2، 2kvar، 5kvar، 10kvar*2، 50kvar، 100kvar*14

لوڈ کنٹرول فنکشن

Cکنٹرول کا طریقہ

مقامی دستی کنٹرول اور ریموٹ کنسول کنٹرول (کنٹرول سسٹم کا 1 سیٹ، متوازی طور پر استعمال کیا جا سکتا ہے)

Operating ٹرمینل

مقامی دستی بٹن/ریموٹ بٹن/ریموٹ ذہین کنٹرول

پیمائش اور کنٹرول فنکشن

I, V, Hz, kW, COSΦ، وغیرہ، برقی کارکردگی کے اشارے کا پتہ لگانا، سسٹم کے برقی پیرامیٹرز کی نگرانی، اور خودکار ڈیٹا اکٹھا کرنا

Lاوڈ کنٹرول

Button/PC-contactor پر عملدرآمد

Lاوڈ تحفظ

شارٹ سرکٹ، اوور وولٹیج، زیادہ درجہ حرارت، ہوا کا حجم، ہنگامی شٹ ڈاؤن تحفظ

محیطی درجہ حرارت استعمال کریں۔

-10 ڈگری-پلس 55 ڈگری

کام کرنے والے ماحول اور باکس کے پیرامیٹرز کو لوڈ کریں۔

Uسی اونچائی

2500 میٹر سے کم یا اس کے برابر

رشتہ دار نمی

95 فیصد RH سے کم یا اس کے برابر

فضایء دباؤ

86-106Kpa

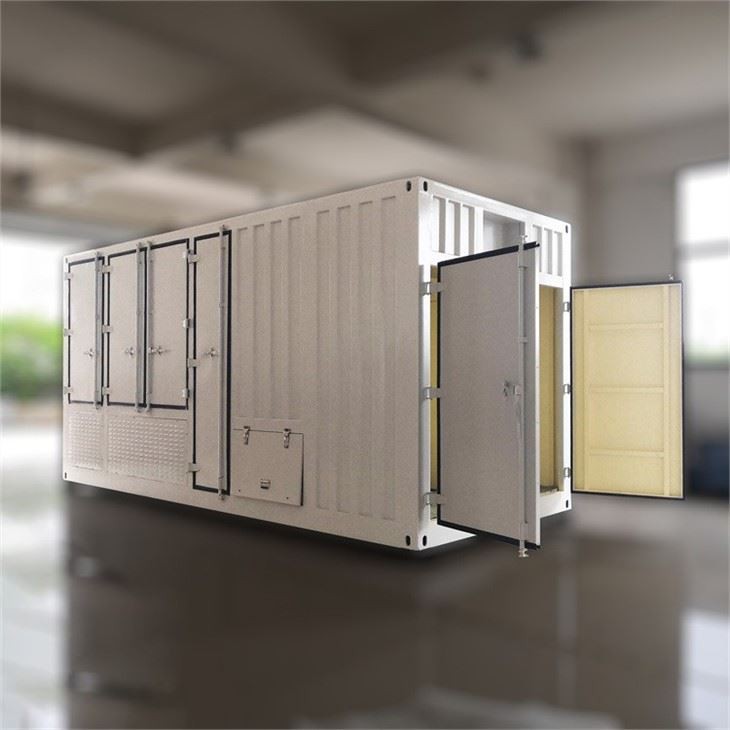

بینک کا سائز لوڈ کریں۔

6000mm × 2438mm × 2900mm (لمبائی × چوڑائی × اونچائی)

Wآٹھ

کنٹینر تقریباً 15000 کلوگرام

تحفظ کی کلاس

IP56

Uٹائل شدہ جگہ

Oبیرونی

Wآرکنگ کی حیثیت

Cمسلسل کام کر رہا ہے

Iتنصیب اور نقل و حمل

باکس باڈی میں لوڈ بیئرنگ لفٹنگ ہولز اور کار ساکٹ ہیں، جو آٹوموبائل کے ذریعے لمبی دوری کی نقل و حمل کی شرائط کو پورا کرتے ہیں۔

Lاوڈ کی توسیع

1 پلس N لوڈ کنٹینرز کو متوازی طور پر بڑھایا جا سکتا ہے۔

Bبیل کا رنگ

کے مطابقآپ کاضروریات

درخواست کا دائرہ کار

گیس جنریٹر سیٹ، میرین ڈیزل جنریٹر سیٹ، لینڈ ڈیزل جنریٹر سیٹ، UPS سسٹم کے لیے موزوں

سسٹم کا معیار

بین الاقوامی معیار، جہاز کے معیار، فوجی معیار اور ٹیلی کمیونیکیشن کے معیار کے ٹیسٹ پر پورا اتریں۔

اہم اجزاء برانڈز

Cاونٹیکٹر

اے بی بی

Fاستعمال کریں

ٹریسی

پی ایل سی

سیمنز

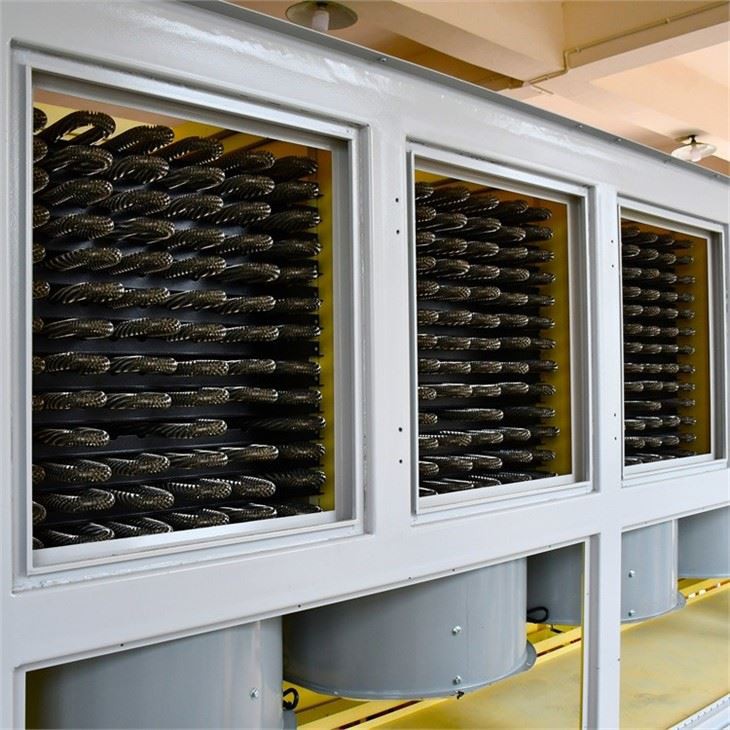

کھوٹ ریزسٹر

مشتری

Cاپاسیٹر

وسکونسن

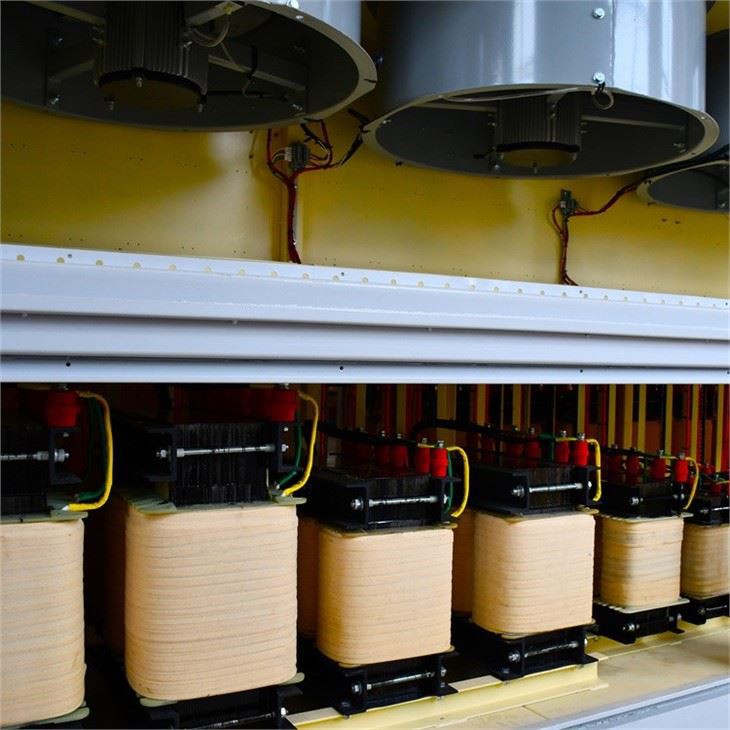

انڈکٹر

راٹا (آزاد تحقیق اور ترقی)

Dاے ٹی اے مینجمنٹ سوفٹ ویئر

راٹا (آزاد تحقیق اور ترقی)

Oوہاں کی ضروریات

1. کرنٹ/وولٹیج کا نمونہ لینا

فکسڈ لوڈ کیبنٹ میں لوڈ کرنٹ سیمپلنگ ہے، اور لوڈ وولٹیج سیمپلنگ میں لوڈ اینڈ سیمپلنگ اور جنریٹر اینڈ سیمپلنگ کنورژن شامل ہیں، تاکہ پیمائش کے نتائج پر لائن کے اثر کو ختم کیا جا سکے۔

2. ذہین کنسول میں ایک بیرونی ڈسپلے ٹرمینل انٹرفیس VGA یا DVI ہونا چاہیے تاکہ توسیعی ڈسپلے کے لیے پارٹی A کی ضروریات کو پورا کیا جا سکے۔

3. تنصیب کی ضروریات

1) لوڈ کیبنٹ کو ورکشاپ کے باہر مستقل طور پر نصب کیا جاتا ہے۔

2) ذہین کنسول گراؤنڈ کنٹرول روم میں نصب ہے اور کنٹرول کیبلز کے ذریعے لوڈ کیبنٹ سے منسلک ہے۔

4. لوڈ کیبنٹ پر ڈیٹا اور ویوفارم کو ذہین کنسول میں منتقل کیا جا سکتا ہے اور ڈسپلے کیا جا سکتا ہے.

5. جب لوڈ کو بڑھایا جاتا ہے، تو اسے صرف مین کنسول پر کنٹرول کیا جا سکتا ہے، اور غلام کنسول پر کنٹرول ناکام ہو جاتا ہے، اور ٹیسٹ کا ڈیٹا صرف مین کنسول پر دکھایا جا سکتا ہے، اور کل بوجھ کے پیرامیٹرز دکھائے جا سکتے ہیں۔.

6. سپلائر معاہدے پر دستخط کے بعد 10 قدرتی دنوں کے اندر پارٹی A کو لوڈ بینک کی ساخت کا خاکہ فراہم کرے گا، تاکہ پارٹی A لوڈ بینک کی تنصیب کی بنیاد پہلے سے تیار کر سکے۔

7. سپلائر معاہدے پر دستخط کے بعد 10 قدرتی دنوں کے اندر خریدار کو فراہم کرے گا: فراہم کردہ سامان کی برقی تنصیب اور وائرنگ کا خاکہ.
